| DipTrace Profesyonel Baskı Devre Tasarım Programı |
|
|
| Yazar Fazıl Demir | |
| Salı, 03 Şubat 2009 | |
 DipTrace kullanımı son derece kolay, sade bir ara yüze sahip profesyonel baskı devre (PCB) çizim programıdır ve %100 Türkçe olarak kullanılabilir.
Programın 30 günlük deneme sürümü ve 250 pinlik ücretsiz sürümünü www.diptrace.com/tr den indirebilirsiniz

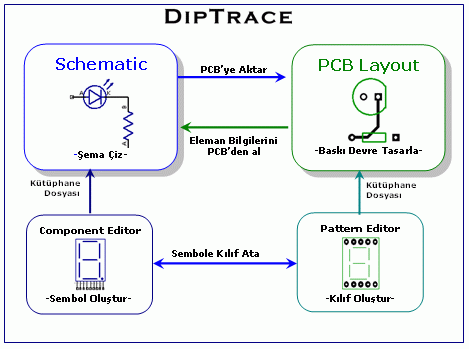

DipTrace dört bileşenden oluşur. Bu programların görevini ve birbirleriyle ilişkisini aşağıdaki diyagram özetlemektedir
Ø DipTrace %100 Türkçedir DipTrace’i tamamen Türkçe’ye çevirebilirsiniz. www.diptarce.com/tr adresinden Türkçe Dil Paketini indirip kurmanız yeterlidir. Aşağıda programın Türkçe halinden örnekler görebilirsiniz

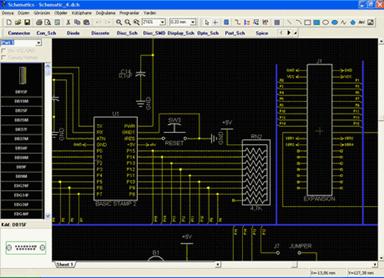

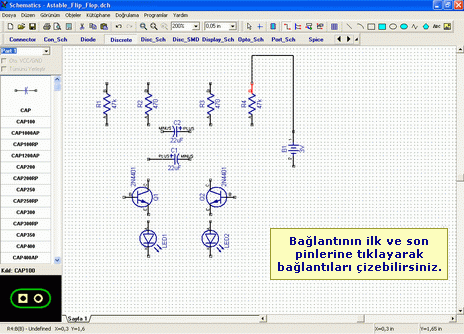

Ø Öğrenimi kolay kullanıcı arabirimi Kullanışlı ve Windows uyumlu sade ara yüzü sayesinde bilgisayar kullanmadaki alışkanlıklarınızı terk etmezsiniz.Şema çizmek için, sadece elemanı sayfaya yerleştirin ve şematik programdaki bağlantı ve bus yerleştirme araçlarıyla diğer elemanlara bağlayın. Birden fazla sayfadan oluşan tasarımlar da oluşturabilirsiniz.

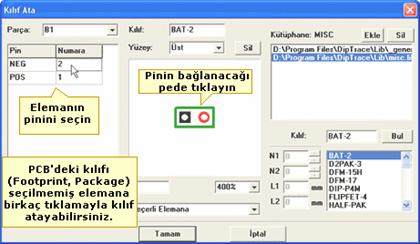

Şemadaki bazı elemanların kılıfları tanımlanmamış olabilir. Bu tür elemanlara kılıf atamak çok kolaydır. Elemana sağ tıklayıp “Kılıf Ata” yı seçin

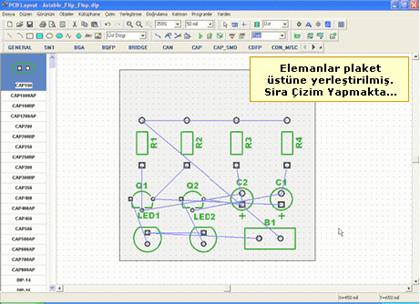

Şemanız hazırsa "Dosya" menüsünden “PCB’ ye Aktar” ı seçerek şemayı kolayca PCB Layout’a aktarın. Şemada daha sonra yapılan değişiklikler, istenildiğinde birkaç tıklamayla mevcut PCB tasarımına uygulanabilmektedir. Yukarıdaki şemanın PCB Layout’a aktarılmış şekli alttadır.

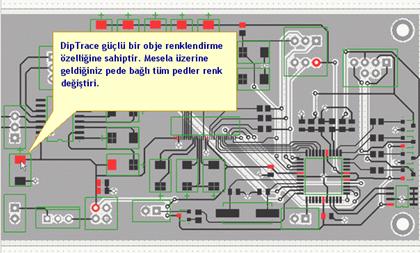

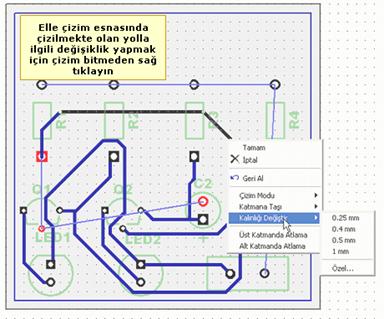

Yolları elle çizebileceğiniz gibi otomatik de çizdirebilirsiniz. DipTrace' te elle çizim yapmak da son derece kolaydır. Akıllı elle çizim araçları ile 90, 45 ve diğer açılarda yollar çizebilirsiniz. Çizim esnasında bağlı ped ve yollar farklı renk alarak çizimi kolaylaştırır.

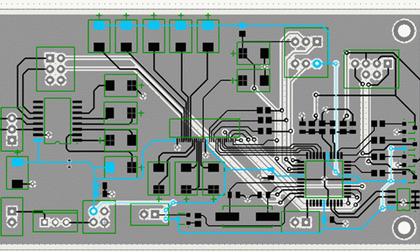

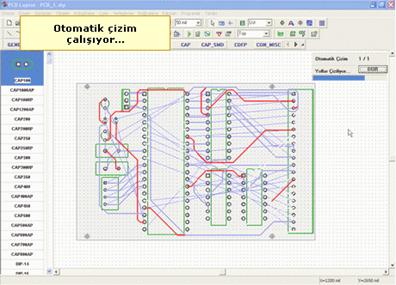

DipTrace, ister tek yüzlü, ister çift yüzlü, ister çok katlı çizim yapabileceğiniz, “rip-up and retry” algoritmasını kullanan gelişmiş bir otomatik çiziciye sahiptir. Otomatik çizici; bir önceki denemede çizilememiş yollara yer açmak için çizimi geri alıp bağlantıyı yeniden çizme özelliği sayesinde son derece yüksek tamamlama oranına ulaşır. Eleman yerleşimini yaptığınız PCB'nin çizimini Electra veya Specctra ile yapabilir ve çizimi tamamlanmış tasarımı PCB Layout' geri aktarabilirsiniz.
Herhangi bir objeyi oluştururken veya düzenlerken obje farklı renk alarak size yardımcı olacaktır

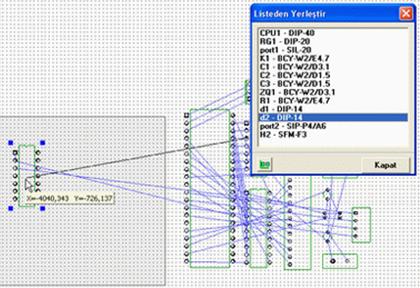

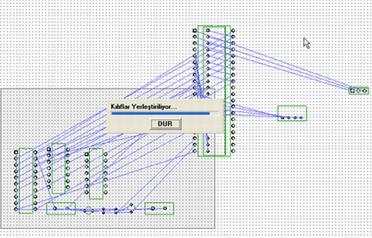

Ø Otomatik Yerleştirme Şemanızı PCB'ye aktardıktan sonra elemanları otomatik olarak yerleştirebileceğiniz gibi, eleman listesini kullanarak da yerleştirebilirsiniz
Ø Şekil tabanlı bakır dolgu (copper pour) Güçlü bakır dolgu oluşturma sistemi, asitte eritilecek alanı en aza indirerek üretim maliyetlerinizi azaltır. Bunun için, yapmanız gereken sadece PCB Layout'ta plaket üzerine bakır alan yerleştirmek. Seçili alanda kalan pedler ve yollar, etrafında istenen miktarda boşluk otomatik olarak bırakılarak çevrilir. Bakır dolguları kullanarak alanlar oluşturup bunları ped veya vialara bağlayabilirsiniz

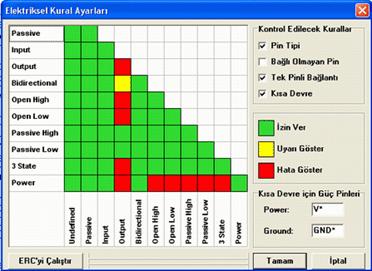

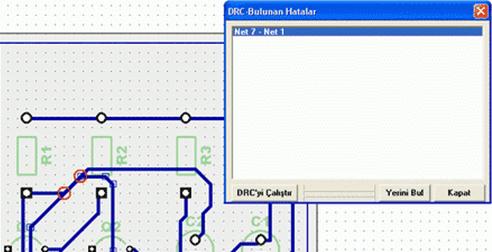

Ø Gelişmiş test ve hata kontrol özellikleri PCB Layout ve Schematic, tasarımınızı kontrol etmek için araçlara sahiptir: Elektriksel Kural Kontrolü (ERC): Şemanızı tanımlanmış ve sizin de değiştirebileceğiniz kurallara göre test edip hataları gidermenize imkân tanır. Tasarım Kural Kontrolü (DRC): Tasarım objeleri arasında kalan mesafeleri, en küçük yol ve delik ebatlarını kontrol etmenize imkân tanır. Hatalar grafiksel olarak gösterilir, adım adım düzeltme yapabilir ve her düzeltmeden sonra sadece tek bir tıklamayla DRC’ yi tekrar çalıştırabilirsiniz. Bağlantı iletkenlik denetimi: Plaketinizdeki bütün bağlantıların elektriksel olarak bağlantıyı tamamlayıp tamamlamadığını kontrol eder. Bu denetim, yollar, bakır dolgu alanlarını ve şekilleri iletkenlik için denetler. Kırık ve birleşmiş bağlantıları rapor eder. Şemayla Karşılaştırma: Plaketi şema ile karşılaştır, farklılıklar varsa uyarır

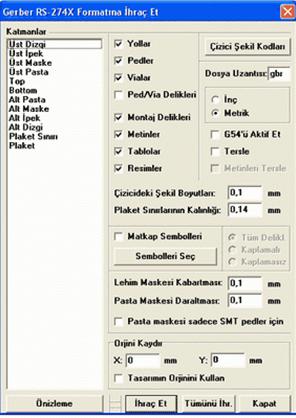

Diğer EDA ve CAD programları ile şema, pcb ve kütüphane alışverişinde bulunabilirsiniz. Eagle Script' leri ithal etme özelliği sayesinde Eagle eleman ve kılıf kütüphanelerini DipTrace' e ithal edebilirsiniz. P-CAD eleman ve kılıf kütüphanelerini, şema ve baskı devrelerini de DipTrace' e ithal edebilirsiniz. Aynı zamanda DipTrace Schematic ve PCB Layout ACCEL, Allegro, Mentor, PADS, P-CAD ve Tango netlistlerini desteklemektedir. Ø İmalat formatında çıktı alabilme DipTrace farklı imalat formatlarını destekler. DipTrace ile sayısal kontrollü (N.C) delme makineleri için N/C Drill formatında, baskı devre üreticilerine göndermek için RS-274X formatında Gerber dosyaları oluşturabilirsiniz. Vektörelleştirme fonksiyonu bitmap resim ve true-type yazı tiplerini ihraç etmenize imkân tanır. Aynı zamanda plaketi AutoCAD DXF formatına da gönderebilirsiniz.

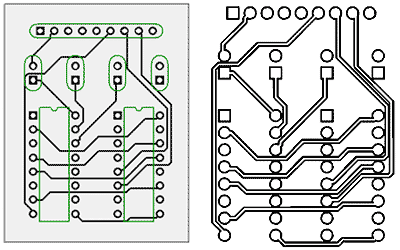

Ø Kazıma makinesiyle plaket hazırlama DipTrace kenar çizgilerini DXF formatına göndermeniz imkân tanır. DXF dosyalarını Ace Converter (ücretsizdir) ile G-kodlarına dönüştürülebilir. Kenar çizgilerini ihraç etmeden önce PCB Layout programındaki DRC fonksiyonu tasarımı kontrol edip mevcut problemlere karşı sizi uyarır

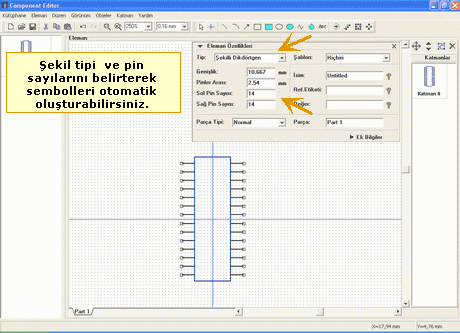

Ø Kendi kütüphanenizi oluşturma imkanı Component Editor ve Pattern Editor ile kendi eleman sembolü ve kılıflarınızı oluşturabilirsiniz.Component Editor vasıtasıyla sembol ve kılıfı birbiriyle ilişkilendirip komple elemanlar haline getirebilirsiniz

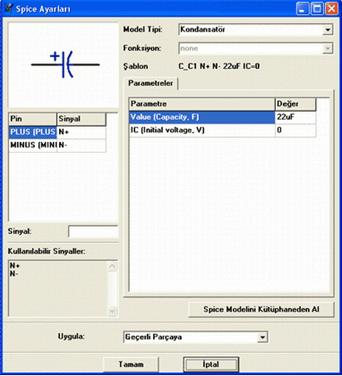

Ø 50000'den fazla eleman barındıran kütüphaneleri DipTrace, eleman ve kılıf (footprint) kütüphanelerinde farklı üreticilere ait 50.000 den fazla eleman ihtiva eder. DipTrace Schematic veya Component Editor ile elemanlar için spice ayarlarını yapabilir veya elemana spice modeli atayabilirsiniz. Sonra şemanızı .cir netlist formatına ihraç ederek, LT Spice veya diğer simülasyon programlarında simülasyonunu yapabilirsiniz

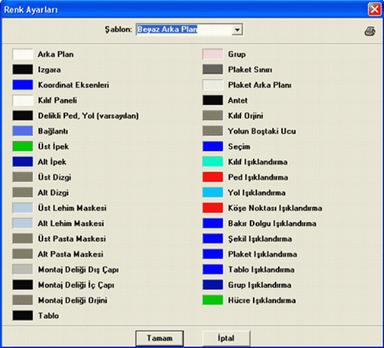

Ø Özelleştirilebilir renk düzeni DipTrace'te kullanılan renkler tamamen özelleştirilebilir. "Beyaz ve Siyah Arka plan" şeklinde programdan tanımlanmış iki seçeneği kullanabileceğiniz gibi her obje için kullanılacak rengi siz belirleyebilirsiniz.
Daha detaylı bilgi için: http://www.diptrace.com/tr/tanitim.php DipTrace Türkçe Sayfası: http://www.diptrace.com/tr Programın 250 pinlik ücretsiz sürümü ve 30-gün deneme sürümünü ve DipTrace Kullanım kılavuzunu (doküman Türkçedir) siteden indirebilirsiniz. Hazırlayan:Fazıl Demir Bu mail adresi spam botlara karşı korumalıdır, görebilmek için Javascript açık olmalıdır |
