Bu ayki PIC projemiz iki kanallı voltmetre ve ampermetre tasarımıyla ilgili. Devremizi ölçü aleti gibi kullanabileceğiniz gibi özellikle yapmış olduğunuz ayarlı güç kaynaklarının çıkışına bağlayarak da kullanabilirsiniz.

Yaptığımız ayarlı güç kaynaklarının çıkış voltajı ve akım değerini görebilmek için çoğu zaman pek çok ek devreye gereksinim duyar. Bu ayki projemizde sizlere simetrik  çıkış verebilen ve birbirinden bağımsız olarak çıkış gerilimi ve akımı ayarlanabilen her türlü ayarlı güç kaynağında dahi kullanabileceğiniz PIC 16F88 ile yapılmış iki kanallı voltmetre ve ampermetre devresini hayata geçiriyoruz.

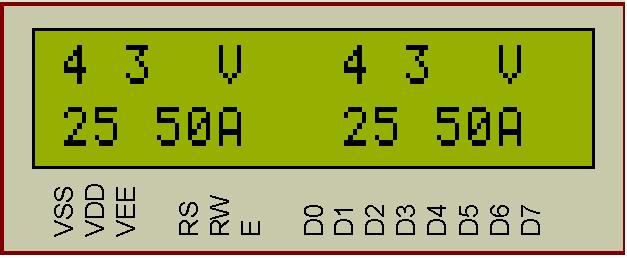

Devremiz 25 volta kadar olan gerilimleri LCD ekranda gösterebilmektedir. Yine aynı şekilde mevcut devredeki 0.22 ohm 5 watt'lık dirençlerin daha yüksek güçlüleriyle değiştirilmesi durumunda 25 Ampere kadar olan akımları da ölçebilmeniz olanak dahilinde.

Devremiz yukarıda da belirttiğim gibi PIC 16F88 kullanılarak gerçekleştirlmiş olup, LCD display olarak piyasada çok rahatlıkla ucuz bir şekilde bulabileceğiniz 2X16 LCD display kullanılmıştır.

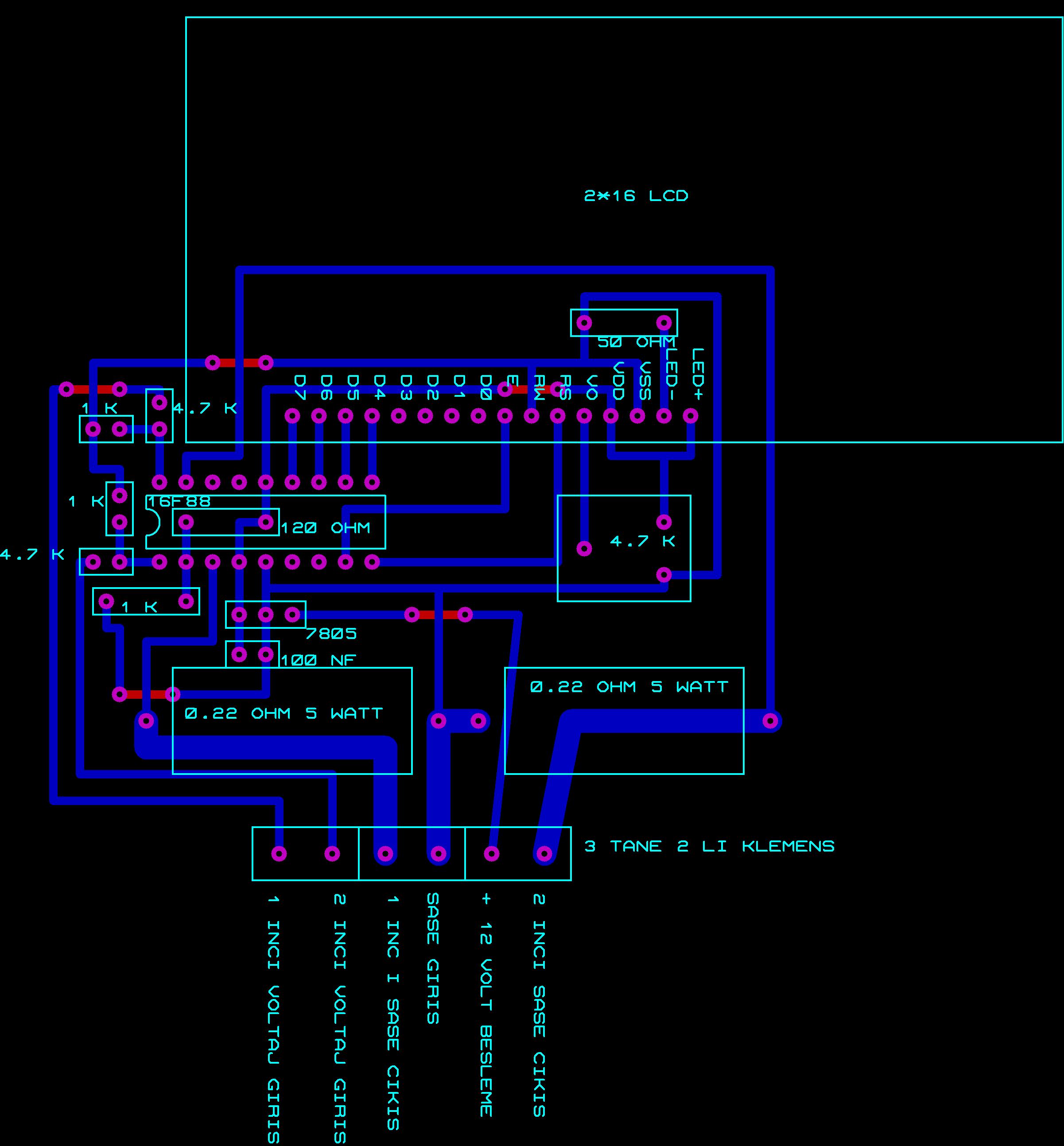

Devre yerleşim planı:

 Baskılı devremizi yapmak yada yaptırmak isteyenler için birebir ölçekli baskılı devre dosyası için tıklayınız.

Devremizin yerleşim planına ait PDF dosyası için tıklayınız

PIC 16F88'in programını (HEX Dosyası) indirmek için tıklayınız.
