R1 Yeniden Yaratıldı
R1 Rölemizin yeniden yaratılışının fotoromanı burada. Klüp merkezimizden naklen fotoroman okumak için kaçırılmayacak fırsat.
Uzun zamandır Antrak Fotoromanı yapmıyorduk. Gerçi bu ay Gazetede bir de Ahmet ve Zafer’in surround sound ‘purocesi’ var alma o sayılmaz. Ancak işte size R1’in yeniden yaratılış öyküsü (Bilmeyenler için R1 145.625 Mhz’de çalışan amatör telsiz konuşmalarının geniş alanda yapılmasına yarayan bir alıcı verici sistemidir).
R1 rölemiz yaklaşık 2 senedir fişi çekili bir şekilde bulunduğu yerde beklemekteydi. Fişini tekrar takma kararı alındığında ise “yılların verdiği yorgunluğu atalım” fikri ile rölemiz Antrak Merkezi’ne getirildi.
Bu defa purocenin başında Tahir (TA2T), Göktay (TA2R), Ömer (TA2CPO) ve Barbaros (TA2CBA) olduğundan iş sıkı tutuldu (ben de bir iki delik deldim diğer pek çok Antrak Üyesi gibi ama şöylemiyorum tabii). Öncelikle “şu eski köhne kutusundan çıkartalım yeni bir kutuya alalım”, yok “lineer güçlendiricisini yenileyelim” derken bakıldı ki yeniden yapmak daha iyi olacak, kollar sıvandı ve yeni bir röle yapıldı.
Cihazlar hurdadan bulunup adam edildi. Sıkı bir power supply ile beslendi. Gene hurdadan bir lineer bulunup ayarlandı. Kontrol devresini doğal olarak Barbaros tasarladı, devre kartını Zafer (TA2Q) bastı. En son olarak da 10 Mart 2003 Pazartesi günü son makyajlar yapıldı ve klüp merkezimizde deneme için devreye alındı. Artık her on dakikada bir kendini mors ile tanıtıyor ben de zevkle telsizimden bu tanıtımları bekliyorum şu an.
İşte aşağıdaki fotoroman bu 10 Mart 2003 günü çekilen resimler ile ortaya çıktı. Bakalım neler yaşanmış o gün.
İşte yeni rölemizin kutusunun önden görünüşü. Oldukça fiyakalı olmuş değil mi?

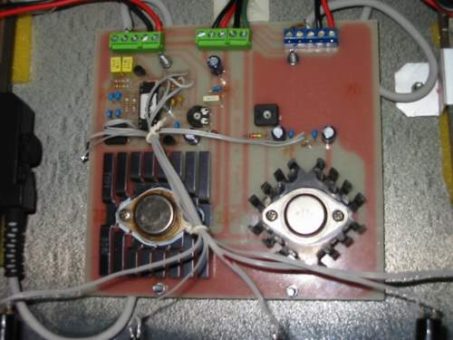

Yukarıda montajı tamamlanmış kontrol kartını görüyorsunuz. Aslında bu kadar büyük olmayacaktıda cihazları besleyen regülatör transistörleri nedeniyle boyutu biraz büyüdü…
İşte kutumuzun içerisi de şu şekilde görünüyor.
Olay kahramanlarından Tahir (TA2T) Rölemizi ve dublekser kutusunu gösteriyor. Arkadaki mekan Antrak Klup laboratuvarı.
Montaj sonrası başarılı çalışma nedeniyle mutlu yüzler (soldan sağa) Tahir Dengiz (TA2T), Ömer Güleray (TA2CPO), Barbaros Aşuroğlu (TA2CBA).
Ömer: Ya beyler, demin aletin içersine düşen vidayı bulamıyorum. Gelin poz vereceğinize şunu bulalım…
Barbaros: Dur hocam şu çayı karıştırayım geliyorum…
Tahir: Barbaros Sakarin var mı sende?
Barbaros: Hadi çalışıyormuş gibi yapalım. Akşam Burçak’a yollarım resimleri gazeteye koyar.
Göktay: Dur yahu ben vaziyetimi alamadım daha.
Dikkat Barbaros’un elindekiler prob, çatal kaşık değil :)
Bird(kuş) marka test aleti ile çıkış gücü kontrollerini yapıyor görünen kişi, Ömer (TA2CPO). Burada “kuş ötüyor mu” gibi bazı seviyesiz espiriler yapılıyor, ancak bunları size aktarmayacağım prensip gereği.
Ömer’in vidayı kutunun içersine düşürdüğü o meşum an…
Vida: Çıt, çıt ve hatta çot.
Ömer: Ah gitti gül gibi vida. Mıknatıslı tornavida nerede Göktay abi ya?
Vidaya rağmen çalışmaya başlayan R1 rölesi.
Ve karşınızda R1 Rölemiz. Yeniden faal. Alış 145.025, Gönderme 145,625Mhz.
Arada kendini tanıtıyor (10 dakikada bir morse ile) enterferans halinde ise göndermeyi kapatıp frekansı boşaltıyor. Müdahale bittiğinde devreye giriyor. Hatta elektrik kesilir ve ondan sonra yeniden gelirse “power on” diye morse ile yazıyor. Eger müdahale nedeniyle kapalı ise ve müdahale devam ediyorse arada sırada dıt dıt diyor (yani müdahale devam ediyor o nedenle kapalıyım anlamında). Akıllı rölelerimize bir yenisi daha böylece eklenmiş oldu.
Darısı UHF rölemize…
Sağlıcakla kalın.
